高速公路充電樁系統解決方案
1、概述
由于近年來新能源電動汽車的普及，高速公路服務區需要提供充電樁為其進行充電。充電樁管理系統通過物聯網技術對接入系統的充電樁站點和各個充電樁進行不間斷地?cái)?shù)據采集和監控，解決用高速用電管理部門對充電樁監控問題。電動汽車支持IC卡和掃碼充電方式。遠程充電樁系統可實時遠程完成啟動充電、強制停止、單價設置等控制指令，用戶可通過APP、微信、支付寶小程序掃描二維碼，進行支付后，系統發起充電請求，控制二維碼對應的充電樁完成電動汽車的充電過程。同時對各類故障如充電機過溫保護、充電機輸入輸出過壓、欠壓、絕緣檢測故障等一系列故障進行預警；能夠遠程控制，提供財務報表和數據分析等功能。
2、參考標準
GB/T 18487.1-2015 《電動車輛傳導充電系統 通用要求》
GB/T 18487.2-2001 《電動車輛傳導充電系統電動車輛與交流直流電源的連接要求》
GB/T 18487.3-2001 《電動車輛傳導充電系統 電動車輛交流/直流充電機（站）》
GB/T 19596-2004 《電動汽車術語》
GB/T 20234.1-2015 《電動汽車傳導充電用連接裝置 第 1 部分：通用要求》
GB/T 20234.2-2015 《電動汽車傳導充電用連接裝置 第 2 部分：交流充電接口》
GB/T 20234.3-2015 《電動汽車傳導充電用連接裝置 第 3 部分：直流充電接口》
GB/T 27930-2015 《電動汽車非車載傳導式充電機與電池管理系統之間的通信協議》
GB/T 28569-2012 《電動汽車交流充電樁電能計量》
GB/T 29318-2012 《電動汽車非車載充電機電能計量》
GB 4208-2008 《外殼防護等級(IP 代碼)》
NB/T 33001-2010 《電動汽車非車載傳導式充電機技術條件》
NB/T 33002-2010 《電動汽車交流充電樁技術條件》
NB/T 33008.1-2018 《電動汽車充電設備檢驗試驗規范 第 1 部分：非車載充充電機》
NB/T 33008.2-2018 《電動動汽車充電設設備檢驗試試驗規范 第 2 部分：交流充電樁》
Q/GDW 12233-2014 《電動汽車非車載充電機的通用要求》
Q/GDW 15591-2014 《電動汽車非車載充電機檢驗技術規范》

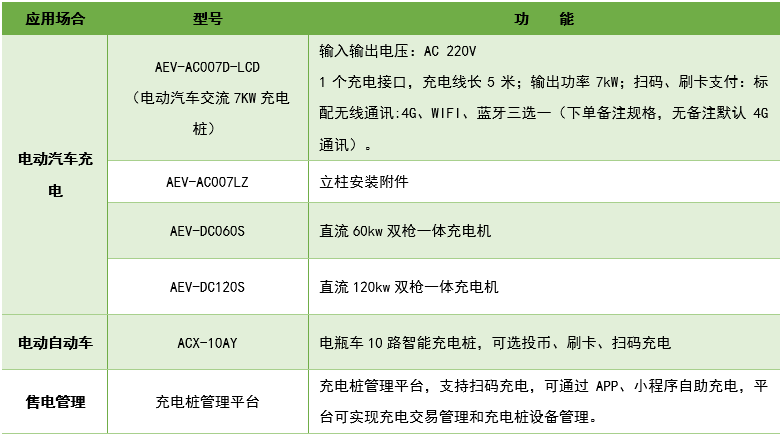

3、配置方案

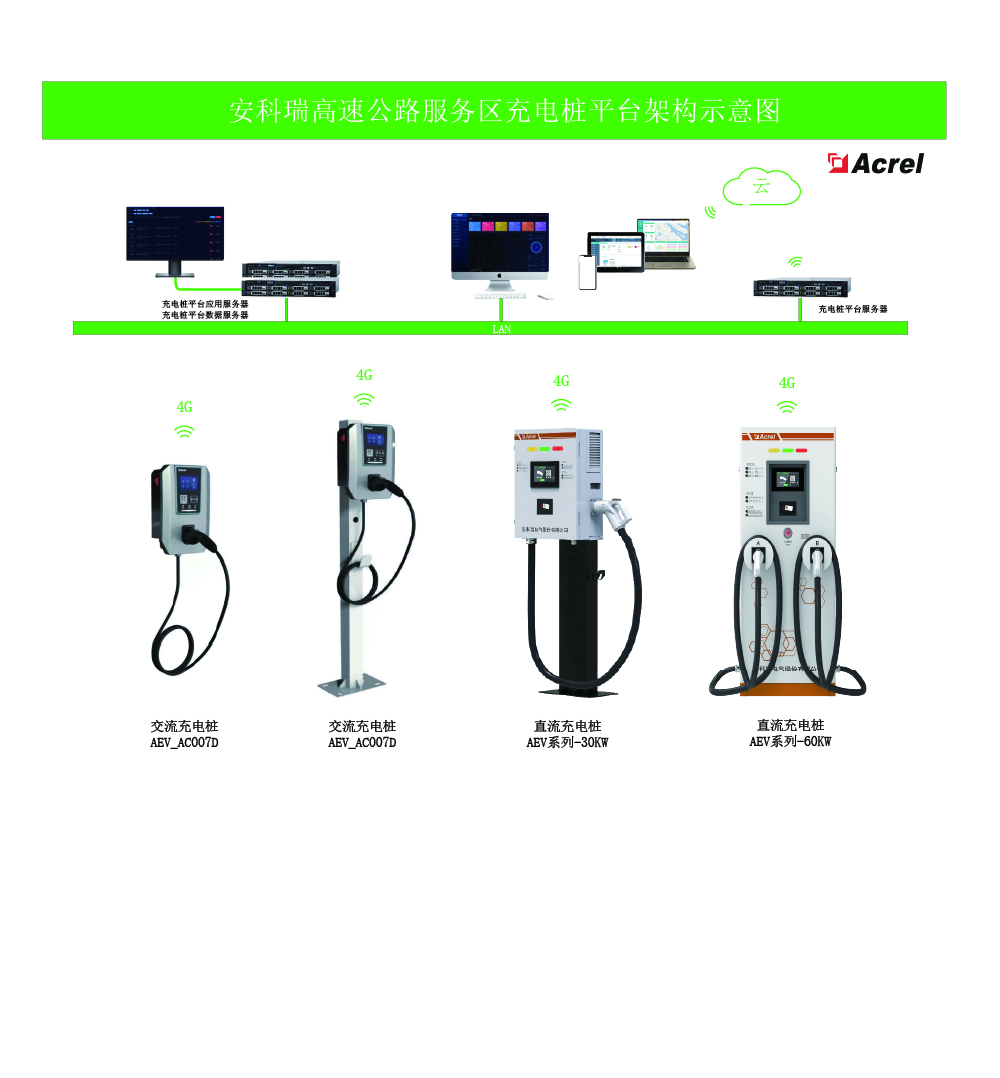

4、系統結構
5、系統功能
● 平臺首頁
平臺首頁顯示每天的開戶數、充值金額、充電金額、充電度數、充電次數、充電時長，累計的開戶數、充值金額、充電金額、充電度數、充電次數、充電時長，以及相應的環比增長和同比增長以及項目信息地圖導航。

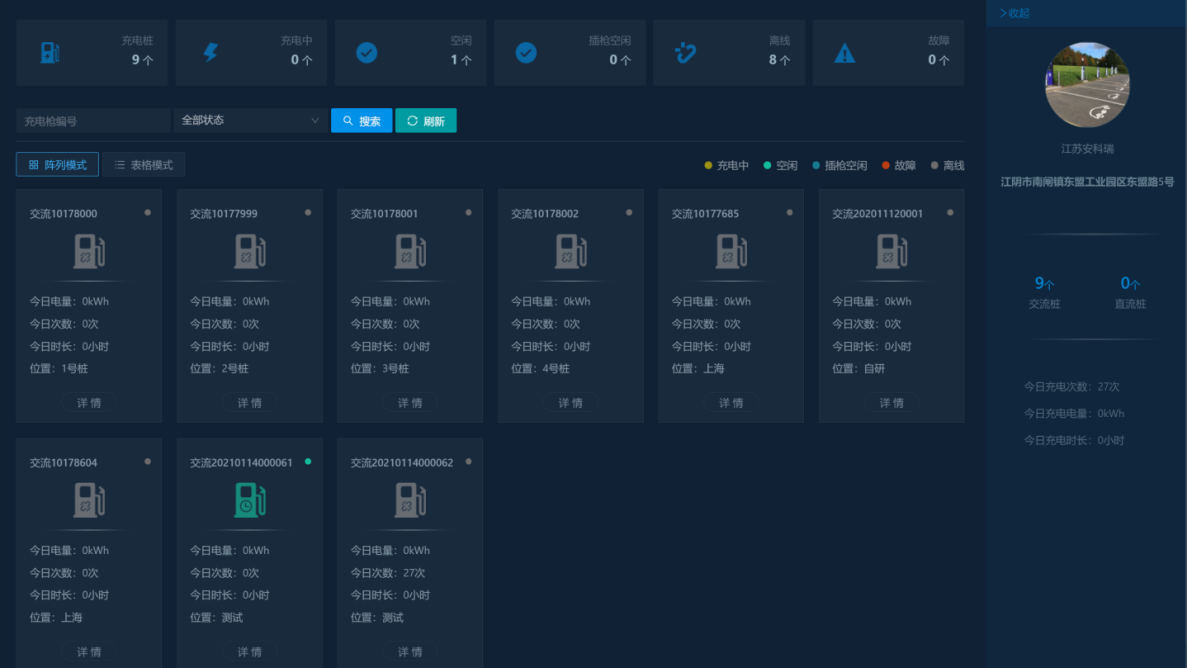

● 實時監控
實時監控頁面可以在地圖上顯示每個站點的地圖定位，以及各站點中的充電樁實時數據。

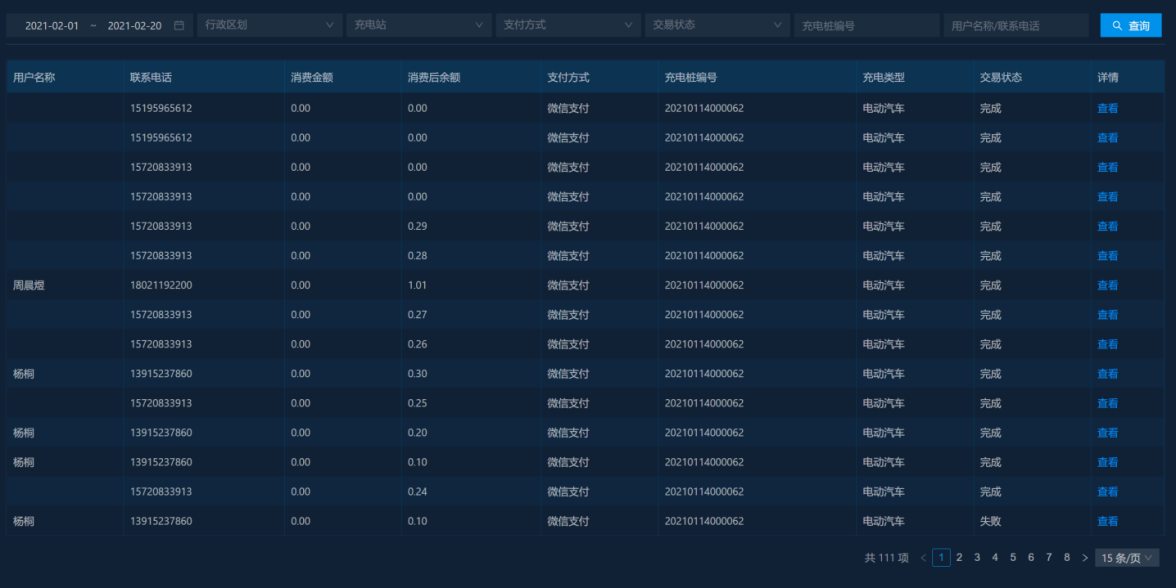

● 交易管理
交易管理包賬戶交易、訂單管理和交易記錄等管理項，為用戶交易和查詢提供方便，點擊菜單欄的相應的項，直接進入對應界面。

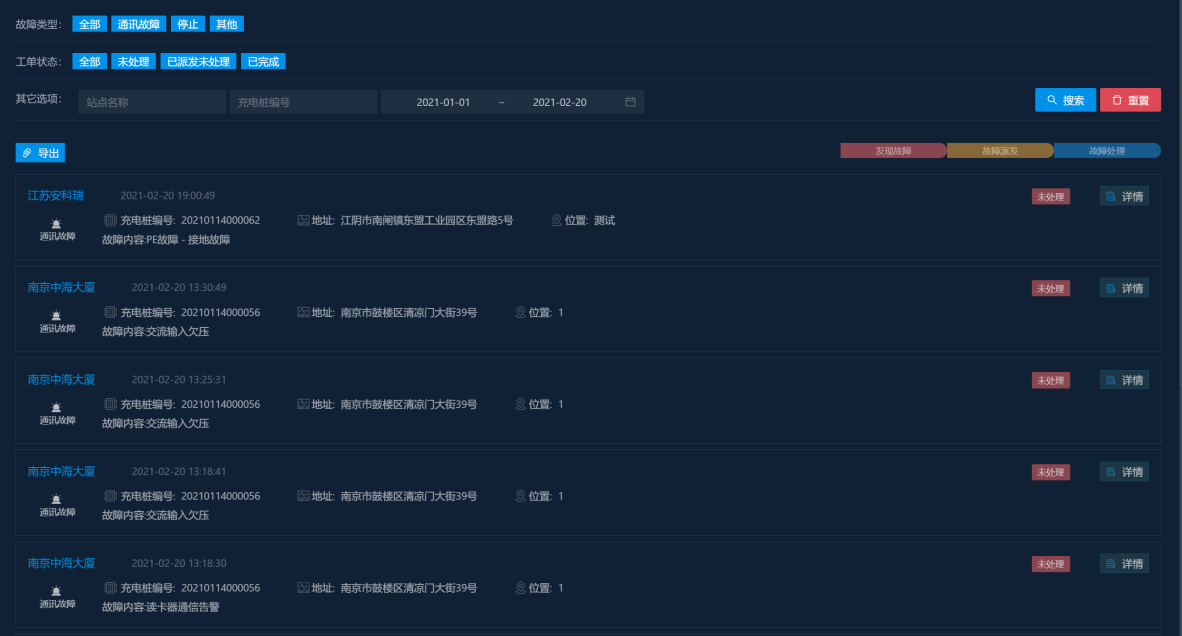

● 故障管理
故障管理包括故障代碼、故障記錄、故障處理、故障分析等管理項，為用戶管理故障和查詢提供方便。

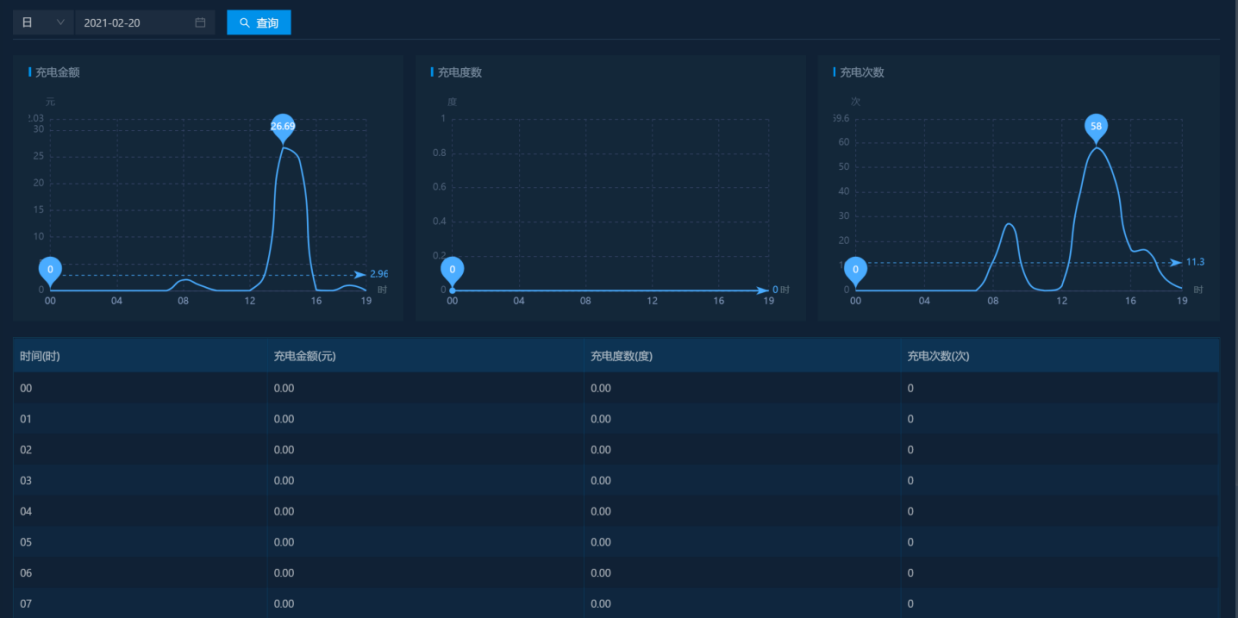

● 統計分析
運營趨勢可以按日/月/季度/年查詢期間內充電金額、充電度數、充電次數的浮動曲線和數據。
● 安全預警
對平臺連接的所有充電樁狀態進行監視，充電樁發生異常情況時可通過APP、短信及時向運營人員發出報警信號，及時消除火災隱患。
● 微信小程序
可通過微信小程序掃碼充電，充電賬單支付。運營商和物業管理人員均可通過小程序管理，監測充電樁狀態和充電交易情況。
