數據中心電能質量治理解決方案
1、概述
諧波的危害十分嚴重，尤其在數據中心這種用電設備較多的場合。諧波可引起電力系統局部并聯諧振或串聯諧振，使諧波含量放大，造成電容器等設備燒毀。諧波還會引起繼電保護和自動裝置誤動作，使電能計量出現混亂。對于商業中心中的空調、電梯設備可能會產生干擾。
為了消除配電系統諧波對數據中心設備的影響，方案配置ANAPF有源濾波器，濾除電網2~31次諧波干擾。
ANAPF系列有源電力濾波裝置，以并聯方式接入電網，通過實時檢測負載的諧波和無功分量，采用PWM變流技術，從變流器中產生一個和當前諧波分量和無功分量對應的反向分量并實時注入電力系統，從而實現諧波治理和無功補償。
2、參考標準
JB/T11067-2011 《低壓有源濾波裝置》
GB/T14549-1993 《電能質量公用電網諧波國家標準》
GB/T 15576-2020《低壓成套無功功率補償裝置》
DL/T1216-2019《低壓靜止無功發生裝置技術規范》
《全國民用建筑工程設計技術措施—節能專篇：電氣》
《江蘇省電力保護條例》
《上海軌道交通無功補償及諧波治理指導意見》

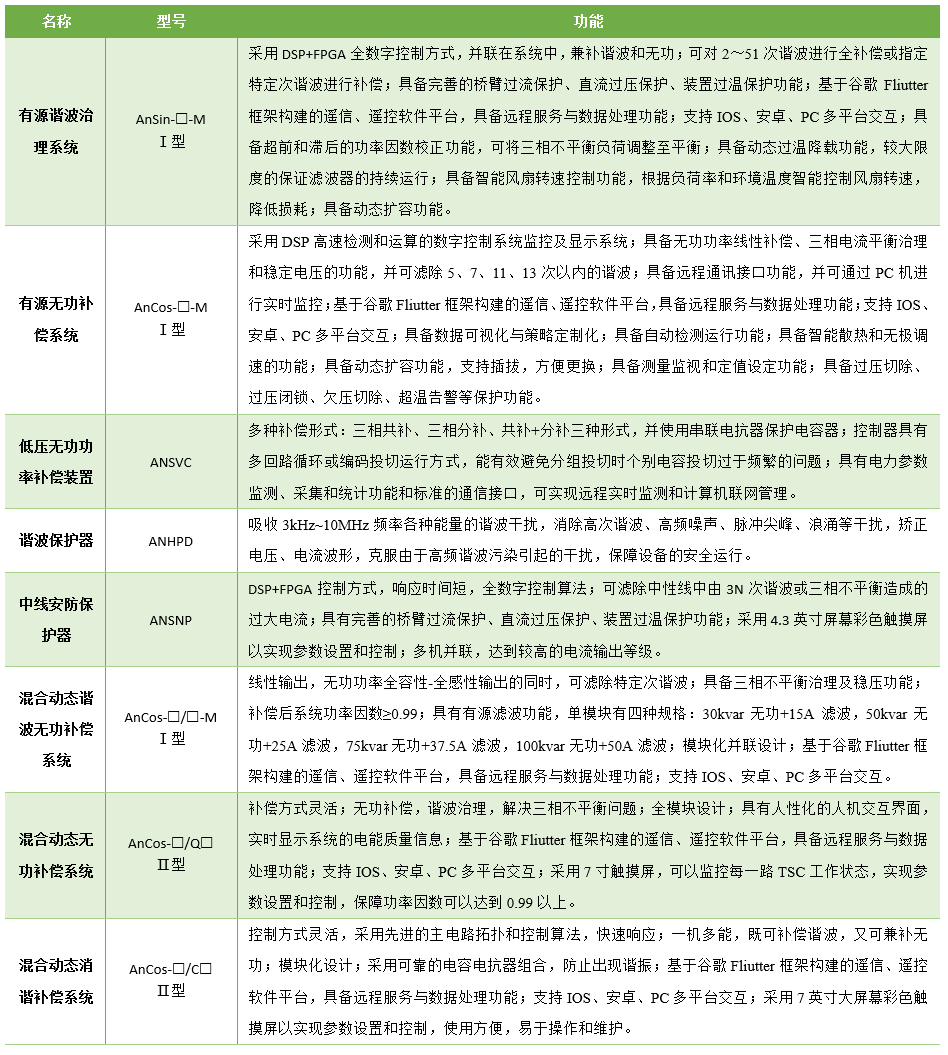

3、配置方案
4、配置原則
集中補償：變電所內按照變壓器容量配置，一般按照變壓器低壓側斷路器額定電流的20%左右配置諧波補償，單位：A。比如2000kVA變壓器，按照運行負荷率80%計算，補償容量為461A，建議按照500A配置，每臺變壓器配置一套ANAPF，安裝在無功補償柜和負載之間，用于集中補償。
