智能水務能耗管理系統解決方案
1、概述
能耗管理系統采集廠區電能消耗數據，對電能進行分項分析，按照不同用電設備，不同建筑，不同區域進行統計。對污水處理過程進行能耗分區，以餅圖、折線圖、柱狀圖和報表等形式展示畫面，對歷史數據、實時數據、累計電量、功率、分時段（年、月、周、日）電量及功率進行對比分析。對于其它能源，比如水、氣、汽、冷熱量等建立能源計量體系，追溯用能數據，監測用能異常。
2、參考標準
GB50052-2009 《供配電系統設計規范》
GBT40063-2021 《工業企業能源管控中心建設指南》
GB/T38692-2020 《用能單位能耗在線監測技術要求》
CAEPI 49—2022《污水處理廠低碳運行評價技術規范》
3、配置方案
建立高效的能耗監測管理系統，對廠區各類耗能設備能耗數據進行實時測量，對采集數據進行統計和分析。顯示制藥廠區的能源流向和能源損耗，通過能源流向圖幫助客戶分析能源消耗去向，找出能源消耗異常區域，將所有有關能源的能源參數集中在一個看板中，能從多個維度對比分析。
① 搭建廠區能源管理系統的基本框架，對各個用能環節進行實時監測；
② 排碳數據化：通過系統可實現廠區建筑單位內單位面積和單位產能能耗分析（包括水、電、能量）；
③ 同期能效比：實現同年、同期、同一區域能耗對比，方便節能數據分析；
④ 能耗評估管理：按照能源消耗定額標準約束值、標準值、引導值進行分析單位面積能耗和單位產品能耗指標；
⑤ 對能耗的使用數據進行綜合的分析、統計、打印和查詢等功能，并根據能耗監測管理系統的需要可選擇不同樣式報表的打印。為能耗運營管理部門提供可靠的依據；
⑥ 能耗數據采集，隨時查詢，并根據采集數據進行統計分析，監測異常能源用量，對能源智能儀表故障進行報警，提高系統信息化、自動化水平。
4、系統結構
5、系統功能
● 用能概況
主要展示被選中建筑物基本信息，建筑各個分類用能對比，當日逐時趨勢，當月逐日趨勢和尖峰平谷分時段用能柱狀圖。能源類型可選擇電、水、可再生能源等等能源類型，并折算標煤。
● 建筑用能統計
統計當前賬號下所有建筑日、月、年用能統計報表，可選擇以報表或者圖表方式顯示，可導出excel表格形式保存。
可選擇查看當前建筑用能數據同比和環比分析比較，可選擇日/月/年周期進行對比，通過柱狀圖和百分比數據顯示對比結果。
通過圖形方式直觀顯示當前建筑能源消耗流向，鼠標懸浮可以顯示當前區域或者回路的用能數據，起始日期和截止日期可選擇。
可選擇查看具體某個回路的能源消耗趨勢，包括日均負荷曲線展示、日月用能對比數據、過去48小時、過去31天、過去12個月、過去3年的能源消耗數據。
● 能耗費用報表
系統可設置能耗單價，并通過報表方式顯示日、月、年能耗賬單。
● 分項能耗
展示當前建筑的照明插座、空調、動力和特殊用電，通過餅圖、柱狀圖顯示能源占比、同比對比以及分項用能趨勢。

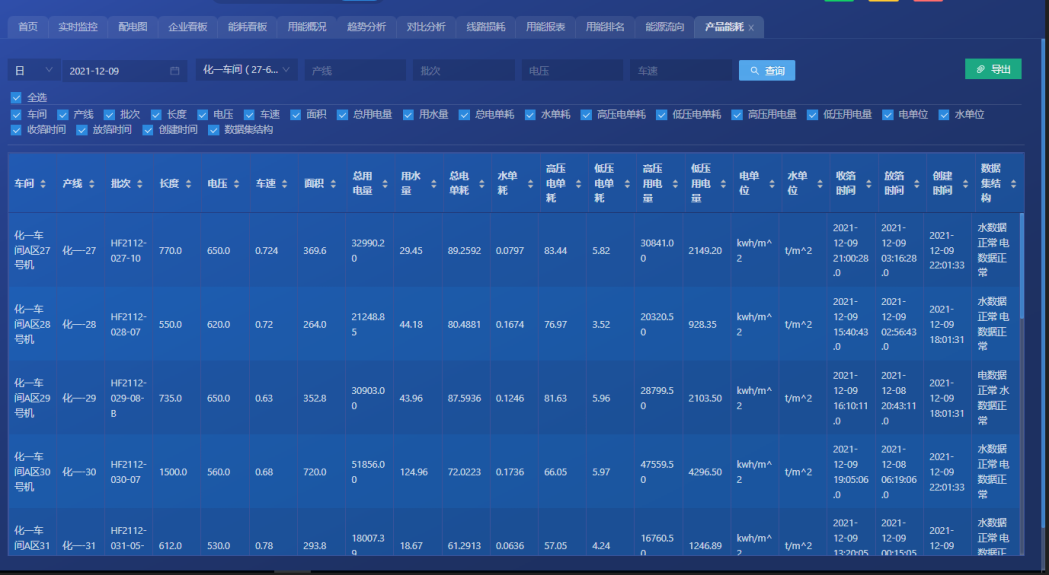

● 工藝能耗
對藥品生產中的提取、純化、分離精制等按照不同的生產工藝進行能耗分區，展示各區域的用能情況，通過餅圖、柱狀圖顯示能源占比、同比對比以及分項用能趨勢。
● 能耗強度
系統根據能源消耗及生產計劃安排計算區間產品噸水電耗或萬元產值能耗，從而制定能源績效考核。
