微電網能量管理控制系統用于保障微電網的穩定和經濟優化運行。其是一種計算機系統，包括提供基本支持服務的軟件平臺，以及提供使微電網內發電、配電、用電設備有效運行所需功能的一套應用軟件，是微電網監控系統核心，擔負著系統電源管理、負荷管理以及統計分析、評估等功能。微電網微電網能量管理控制系統基本功能包括數據信息采集和處理、數據庫管理、人機界面、設備控制等。系統控制功能包括微網運行基礎控制、計劃無縫切換控制、外部故障下的無縫切換控制、離網功率平衡優化控制、功率波動平滑控制等。系統應用功能包括分布式電源的運行分析與展示、微網運行效益分析、有功功率整體優化控制、無功電壓整體優化控制、電能質量優化控制等。

（1）光伏發電、風力發電等新能源；

（2）發電廠、新能源電站；

（3）園區、發電站等；

（4）自發自用分布式發電。

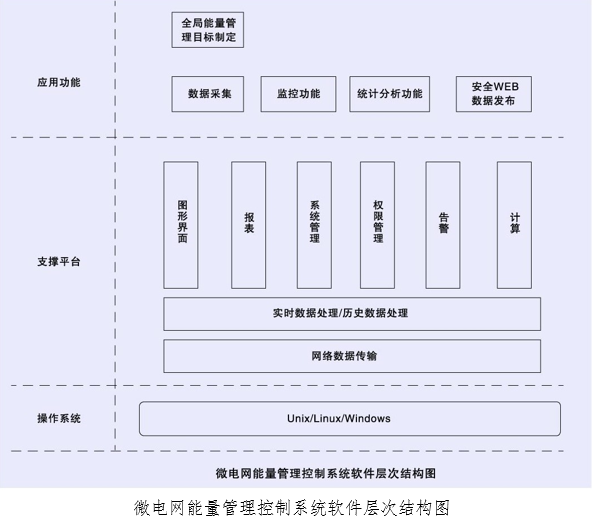

微電網能量管理控制系統軟件體系結構由操作系統、支撐平臺、應用功能共三個層次組成，應用功能又分為基本應用功能和高級管理功能兩個部分，如下圖所示。操作系統支持跨平臺，支撐平臺包含數據采集管理、數據庫管理、網絡通信管理、圖形管理、報表管理、權限管理、報警管理、計算統計等模塊?；緫?yīng)用功能包括SCADA處理、監控功能、統計分析功能、安全WEB數據發布等。高級管理功能包括全局能量管理目標制定等。

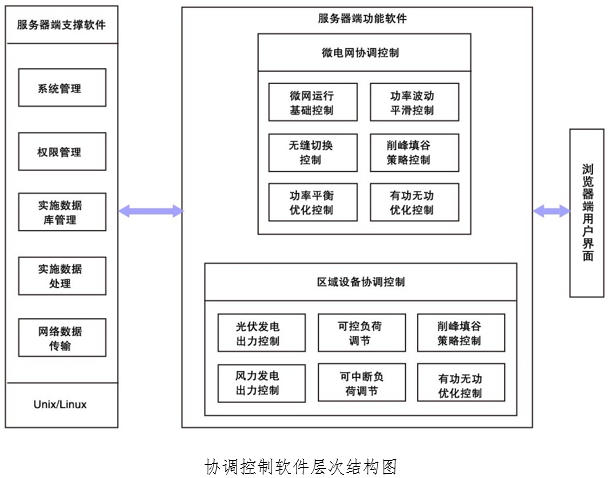

協調控制器采用B/S結構，包括硬件控制器、功能控制軟件和瀏覽器用戶工作界面。協調控制器的軟件體系結構如下圖所示。協調控制器的服務器端包括支撐軟件和功能軟件兩部分。功能軟件包括微電網協調控制和設備協調控制。微電網協調控制功能包括微網運行基礎控制、無縫切換控制、功率平衡優化控制、功率波動平滑控制、有功功率整體優化控制、無功電壓整體優化控制、電能質量優化控制等。設備協調控制功能包括光伏發電出力控制、可控負荷調節、可中斷負荷調節、有功無功優化控制。協調控制器的瀏覽器端是用戶工作界面，可觀察協調控制功能軟件工作狀態、配置參數、控制工作模式等。
