天水市第一人民醫院電力監控系統的設計與應用
基本信息：
項目名稱：天水市第一人民醫院電力監控系統的設計與應用
項目地點：天水
實施時間：2011年12月
項目地點：天水
實施時間：2011年12月
項目簡介：
甘肅省天水市第一人民醫院，始建于1950年，占地面積98畝，是天水市的一所三級甲等醫院。 配電分為配電室和樓層兩塊，系統針對這兩塊的配電系統進行用電監控；監控范圍為地下變電所的T1、T2、T3、T4變壓器的低壓進線柜、聯絡柜、饋線柜儀表和每個樓層中的配電柜中的儀表進行監控。
該系統總計有328只儀表（其中包括ACR網絡智能電力儀表，ADL網絡多功能儀表，PZ三相電能表，PZ三相電流表），分13條總線，由于變電所與值班室距離較近，RS485接口是采用平衡驅動器和差分接收器的組合，抗噪聲干擾能力增強，總線上允許連接多達32個設備，傳輸距離為1.2km。故直接采用屏蔽雙絞線連接，再通過網線拉至電工值班室連接到監控主機實現總線上儀表與監控主機的數據連通。
系統實現的功能：

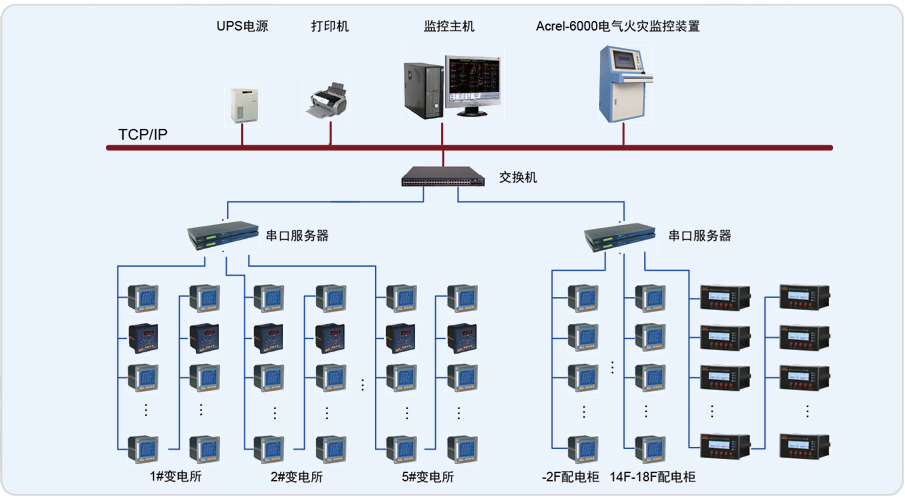

本監控系統采用分層分布式結構，即現場設備層，網絡通訊層與站控管理層。
1）現場設備層主要為：多功能網絡電力儀表、開關量、模擬量采集模塊和智能斷路器等。這些裝置分別對應相應的一次設備安裝在電氣柜內，這些裝置均采用RS485通訊接口，通過現場MODBUS總線組網通訊，實現數據現場采集。
2）網絡通訊層主要為：通訊服務器，其主要功能為把分散在現場采集裝置集中采集，同時遠傳至站控層，完成現場層和站控層之間的數據交互。
3）站控管理層：設有高性能工業計算機、顯示器、UPS電源、打印機、報警蜂鳴器等設備。監控系統安裝在計算機上，集中采集顯示現場設備運行狀況，以人機交互的形式顯示給用戶。
