本項目監控范圍為地下配電室的210塊表；低壓部分共180塊儀，高壓部分30塊儀表；高壓部分距離監控中心值班室有近兩百米距離，其中多功能表10根總線，微機保護2根總線，共12根總線將儀表接至監控中心的16口串口服務器；低壓部分與監控中心只一墻之隔，現場儀表通過485總線走地溝接至監控中心16口串口服務器。再將數據傳輸至監控中心主機，實現數據的采集，處理，顯示，存儲以及上傳和設備的監督和控制。

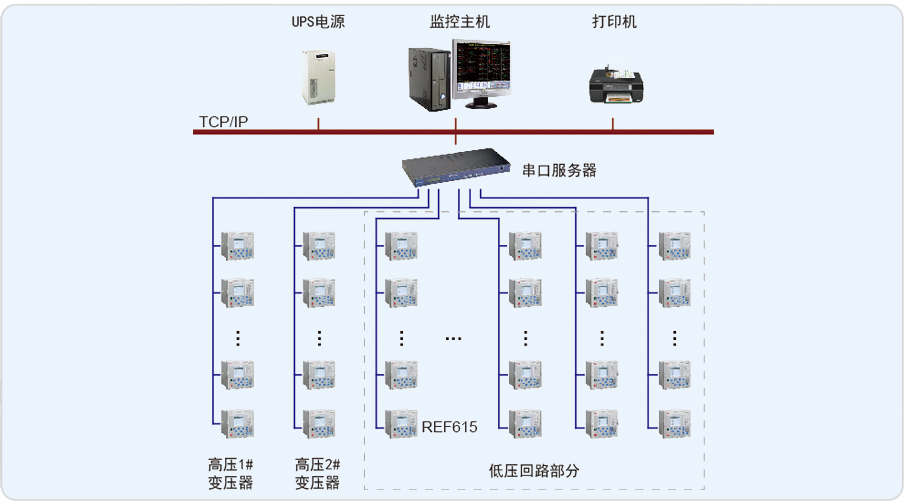

現場設備層設備為188臺電力儀表。這些設備分別根據設計要求安裝在相應的配電回路上。通過RS-485接口實現與上位機系統的數據交互。多功能表和保護裝置的通訊規約為Modbus-RTU，通訊管理層由1臺Nport-5630-16串口服務器構成。串口服務器將RS-485總線協議轉換為工業以太網協議，通過TCP/IP與站控管理層主機相連，構建數據鏈路。通訊管理層設備均安裝在電氣值班室的值班人員操作臺中，與站控管理層設備安裝在一起; 站控管理層設備為華北工控主機、顯示器、HP打印機以及山特UPS電源，均安裝在電氣值班室的操作臺中。通過安裝在主機上的Acrel-2000電力監控系統軟件實現對現場儀表數據的采集、處理以及各種人機交互功能。上位機軟件采用Acrel–2000電力監控軟件，通過軟件進行設備配置、數據庫變量配置、界面設計等，完成了在上位機軟件監控及電力監控的功能。
本項目地下配電室提供整個昆侖飯店的所需電力，基于ACREL-2000的電力監控系統后臺，實現了對整個配電系統的實時監控。
